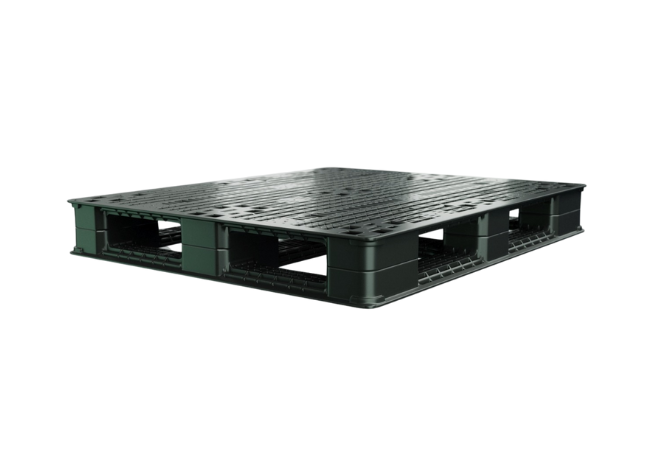

CATALOG PHOTO INTERN - TA-200
Circuito cerrado

Familia TA-200 · Rack, automatización y trazabilidad

Formato métrico 1,000 × 1,200 mm o 1,016 × 1,219 mm (40" × 48") · Ocho configuraciones

Resistencia, estabilidad y control para una logística que nunca se detiene. Hasta 1,700 kg en movimiento, 8,500 kg en carga estática, 1,000 kg en rack selectivo y 900 kg en drive-in, con buen comportamiento en transportadores de rodillos o cadenas.

Descargar ficha técnica Solicitar información

Condiciones de uso

Capacidad de rack por tipo de sistema:

1,000 kg en rack selectivo y 900 kg en rack drive-in, con carga uniformemente distribuida. Para push-back o sistemas dinámicos, valida la configuración con nuestro equipo técnico.

Formato 1,000 × 1,200 mm:

Formato métrico, para operaciones y racks dimensionados en milímetros.

Formato 1,016 × 1,219 mm (40" × 48"):

Formato dominante en Norteamérica, en torno al cual está diseñado el racking selectivo de la región.

Estructura inferior

Con recuadro: estructura perimetral completa, con apoyo continuo en todo el contorno.
Con traversa: travesaños en lugar de perímetro completo; es la configuración más ligera de la familia, entre 21.5 y 22.4 kg.

Calada y Reforzada

Las versiones reforzadas no incrementan la capacidad publicada respecto de las caladas: ambas declaran las mismas cifras, con menos de 1 kg de diferencia de peso. No deben ofrecerse como opción de mayor capacidad.

Largo (L)

Ancho (W)

Alto (H)

Máx carga estática

Máx carga dinámica

Máx carga en rack

Peso

40 in

48 in

5.9 in

30,000 lb

3,968 lb

2,000 lb

Entrada libre 49.6 lb

Recuadro completo 54.9 lb

Doble vista 62.8 lb

Largo (L)

40 in

Ancho (W)

48 in

Alto (H)

5.9 in

Máx carga estática

30,000 lb

Máx carga dinámica

3,968 lb

Máx carga en rack

2,000 lb

Peso

Entrada libre 49.6 lb

Largo (L)

Ancho (W)

Alto (H)

Máx carga estática

Máx carga dinámica

Máx carga en rack

Peso

1,016 mm

1,219 mm

150 mm

8,500 kg

1,700 kg

1,000 kg

Entrada libre 22.5 kg

Recuadro completo 24.9 kg

Doble vista 28.5 kg

Largo (L)

1,016 mm

Ancho (W)

1,219 mm

Alto (H)

150 mm

Máx carga estática

8,500 kg

Máx carga dinámica

1,700 kg

Máx carga en rack

1,000 kg

Peso

Entrada libre 22.5 kg

Capacidad de 510 tarimas en un camión estándar de EE.UU. (53 pies)

Capacidad de 510 tarimas en un camión estándar de EE.UU. (53 pies)

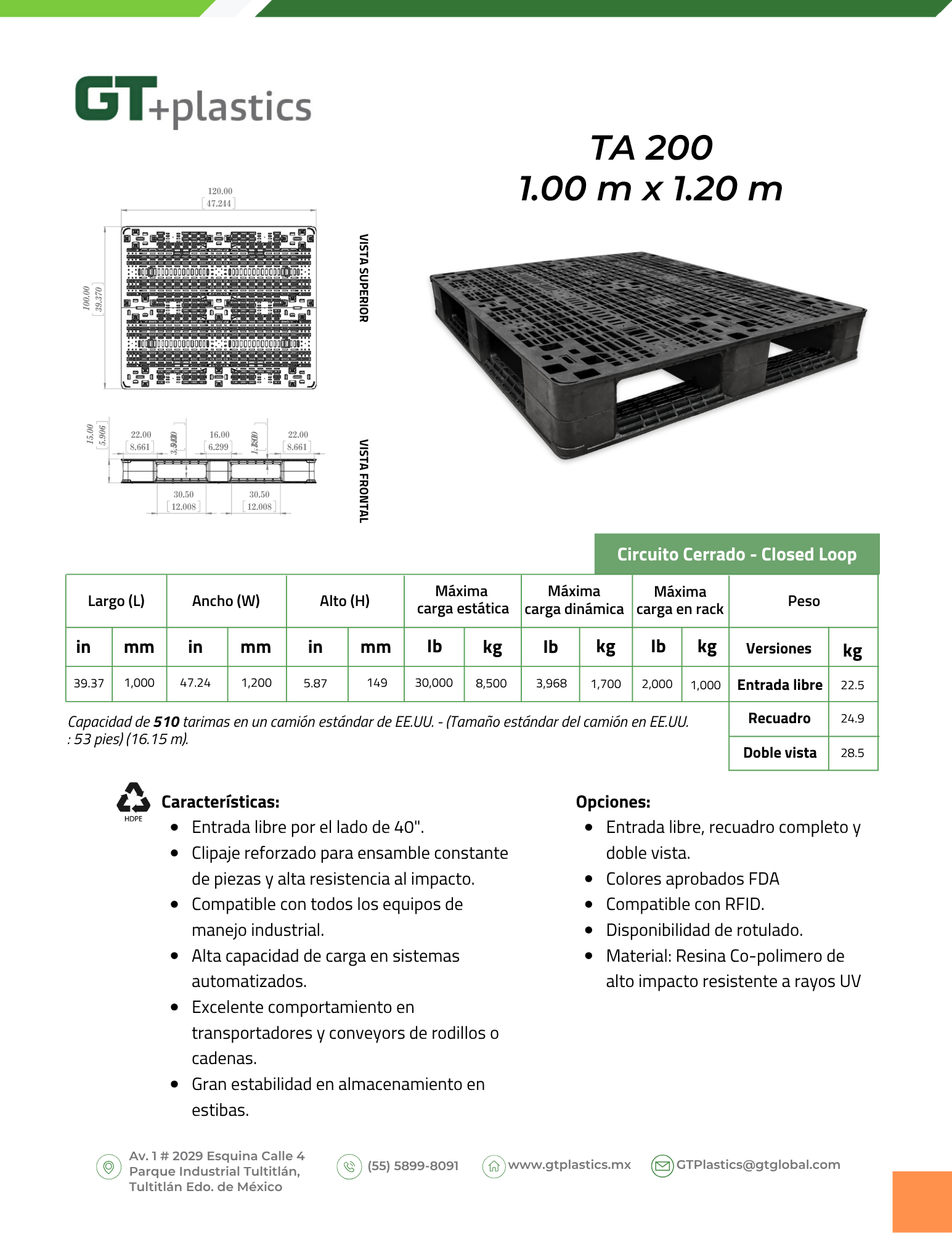

Para más información técnica de la TA200 descarga la ficha técnica:

Las 12 referencias de la familia TA-200

Todas comparten capacidades. Lo que cambia es el formato, la estructura inferior y el equipo con el que se manejan. Cada referencia tiene enlace propio: copia el enlace de su fila para compartirla.

Común a las 12 referencias
  • Carga dinámica 1,700 kg
  • Carga estática 8,500 kg
  • Rack selectivo 1,000 kg
  • Rack drive-in 900 kg
Referencia Formato Estructura inferior Manejo Peso
TA-200 # 1,000 × 1,200 mm Recuadro Patín y montacargas 24.55 kg
TA-201 # La más ligera de la familia 1,000 × 1,200 mm Traversa Patín y montacargas 21.48 kg
TA-220 # 1,000 × 1,200 mm Recuadro · reforzada Patín y montacargas 24.85 kg
TA-221 # 1,000 × 1,200 mm Traversa · reforzada Patín y montacargas 22.25 kg
TA-203 # 1,016 × 1,219 mm (40" × 48") Recuadro Patín y montacargas 24.75 kg
TA-204 # 1,016 × 1,219 mm (40" × 48") Traversa Patín y montacargas 22.23 kg
TA-223 # 1,016 × 1,219 mm (40" × 48") Recuadro · reforzada Patín y montacargas 25.20 kg
TA-224 # 1,016 × 1,219 mm (40" × 48") Traversa · reforzada Patín y montacargas 22.40 kg
TA-202 # 1,000 × 1,200 mm Doble vista Solo montacargas 28.30 kg
TA-222 # 1,000 × 1,200 mm Doble vista · reforzada Solo montacargas 28.83 kg
TA-205 # 1,016 × 1,219 mm (40" × 48") Doble vista Solo montacargas 28.75 kg
TA-225 # 1,016 × 1,219 mm (40" × 48") Doble vista · reforzada Solo montacargas 28.90 kg
TA-200
Formato
1,000 × 1,200 mm
Estructura inferior
Recuadro
Manejo
Patín y montacargas
Peso
24.55 kg
TA-201 La más ligera de la familia
Formato
1,000 × 1,200 mm
Estructura inferior
Traversa
Manejo
Patín y montacargas
Peso
21.48 kg
TA-220
Formato
1,000 × 1,200 mm
Estructura inferior
Recuadro · reforzada
Manejo
Patín y montacargas
Peso
24.85 kg
TA-221
Formato
1,000 × 1,200 mm
Estructura inferior
Traversa · reforzada
Manejo
Patín y montacargas
Peso
22.25 kg
TA-203
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Recuadro
Manejo
Patín y montacargas
Peso
24.75 kg
TA-204
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Traversa
Manejo
Patín y montacargas
Peso
22.23 kg
TA-223
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Recuadro · reforzada
Manejo
Patín y montacargas
Peso
25.20 kg
TA-224
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Traversa · reforzada
Manejo
Patín y montacargas
Peso
22.40 kg
TA-202
Formato
1,000 × 1,200 mm
Estructura inferior
Doble vista
Manejo
Solo montacargas
Peso
28.30 kg
TA-222
Formato
1,000 × 1,200 mm
Estructura inferior
Doble vista · reforzada
Manejo
Solo montacargas
Peso
28.83 kg
TA-205
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Doble vista
Manejo
Solo montacargas
Peso
28.75 kg
TA-225
Formato
1,016 × 1,219 mm (40" × 48")
Estructura inferior
Doble vista · reforzada
Manejo
Solo montacargas
Peso
28.90 kg

Las doce referencias comparten las mismas capacidades: la elección no es de capacidad, sino de formato, estructura inferior y manejo. Las versiones reforzadas no declaran mayor capacidad que las caladas. Valores para carga uniformemente distribuida sobre tarima nueva.

Configuraciones disponibles

Las capacidades corresponden a cargas uniformemente distribuidas sobre tarima nueva y dependen de las condiciones de apoyo, manejo y operación.
Material Resina copolímero de alto impacto, resistente a rayos UV
Automatización Compatible con transportadores de rodillos y cadenas
Manejo Patín hidráulico, patín eléctrico y montacargas
Opciones RFID y rotulado

Características

Preparada para automatización

Buen comportamiento en transportadores de rodillos o cadenas y en sistemas automatizados de manejo de materiales.

Rack diferenciado por sistema

1,000 kg en rack selectivo y 900 kg en drive-in, con carga uniformemente distribuida.

Dos formatos disponibles

Métrico de 1,000 × 1,200 mm o 1,016 × 1,219 mm (40" × 48"), para atender ambos estándares con el mismo producto.

Clipaje reforzado

Sistema de clipaje que mantiene un ensamble consistente y mejora el desempeño frente a impactos.

Resina resistente a rayos UV

Resina copolímero de alto impacto, relevante para patios, zonas de carga y transferencias interior-exterior.

Trazabilidad opcional

Compatible con RFID y con opción de rotulado para administrar la tarima como activo retornable.

Ventajas

Diseñada para regresar y volver a trabajar

Para circuitos donde resistencia, repetibilidad y control del activo son esenciales.

Del rack a la línea automatizada

Una plataforma versátil para almacenamiento, manejo industrial, conveyors y sistemas automatizados.

Más que una tarima: un activo trazable

RFID y rotulado permiten identificar movimientos, retornos y ubicación dentro de la cadena de suministro.

La configuración que tu operación necesita

Formato métrico o 40" × 48", estructura inferior con recuadro o traversa, en versión calada o reforzada.

Estabilidad durante la estiba

Comportamiento estable cuando las tarimas vacías o cargadas se almacenan unas sobre otras.

Ventaja en exportación

Al ser plástica queda fuera de los tratamientos fitosanitarios que NIMF 15 aplica al embalaje de madera.

Aplicaciones

  • Procesos automatizados con transportadores de rodillos y cadenas
  • Almacenamiento en rack selectivo y drive-in
  • Logística inversa y circuitos retornables
  • Transporte interno de cargas industriales
  • Operaciones con trazabilidad de activos por RFID
  • Operaciones con exposición a exteriores

Industrias

Automotriz Manufactura Logística y distribución Alimentos Bebidas Farmacéutica Electrónica y bienes de consumo

Jerarquía comercial recomendada: automotriz y autopartes, manufactura, logística y 3PL, alimentos y bebidas, farmacéutica.

¿Es este el modelo adecuado para tu operación?

La familia TA-200 se ofrece en ocho configuraciones compatibles con patín y montacargas. Tres preguntas definen cuál corresponde.

¿Tu operación trabaja en formato métrico de 1,000 × 1,200 mm o en 40" × 48"? Métrico: TA-200, TA-201, TA-220, TA-221 · 40" × 48": TA-203, TA-204, TA-223, TA-224

¿Qué tipo de rack usas? Selectivo: 1,000 kg por posición · Drive-in: 900 kg por posición

¿Manejas la tarima con patín o exclusivamente con montacargas? Montacargas exclusivo: considerar las configuraciones de doble vista

Ver TA-200 Doble Vista

Necesito 1,500 kg en rack

Ver familia TA-100

Necesito más capacidad estática

Ver familia TA-20 Reforzada

Preguntas frecuentes

Sí. Es su diferenciador principal: está diseñada para trabajar en sistemas automatizados de manejo de materiales y presenta buen comportamiento sobre transportadores de rodillos o cadenas. La integración concreta debe validarse contra el equipo instalado.

Porque la exigencia estructural no es la misma: en un rack drive-in la tarima se apoya de forma distinta que en uno selectivo. Es la única familia del catálogo con esa distinción publicada.

Doce. Ocho compatibles con patín y montacargas, y cuatro de doble vista que se manejan sólo con montacargas. La tabla comparativa de esta página las lista todas con su formato, estructura inferior y peso.

No: declara las mismas cifras que la calada. No debe ofrecerse como opción de mayor capacidad.

El métrico de 1,000 × 1,200 mm si tu infraestructura de rack y contenedor está dimensionada en milímetros; el de 1,016 × 1,219 mm (40" × 48") si operas bajo el estándar norteamericano.
